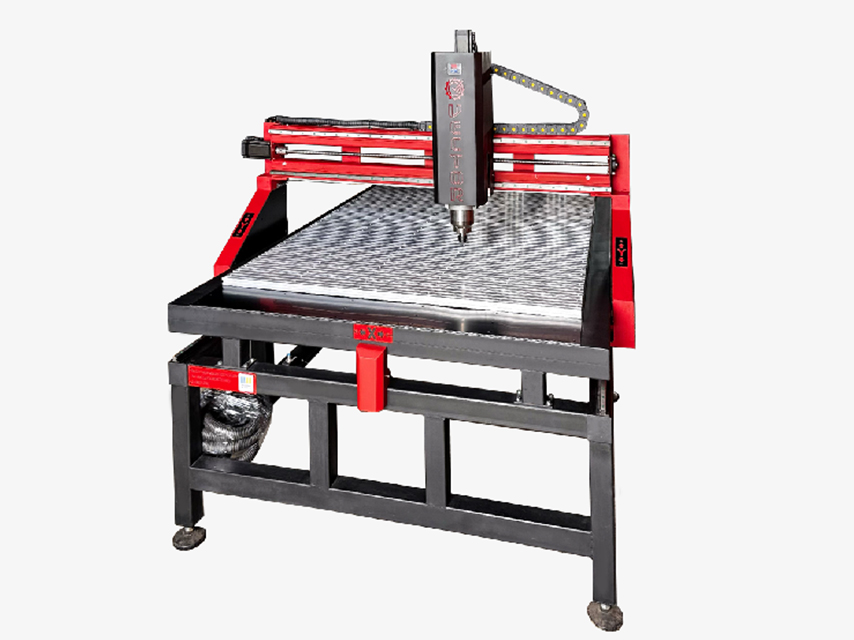

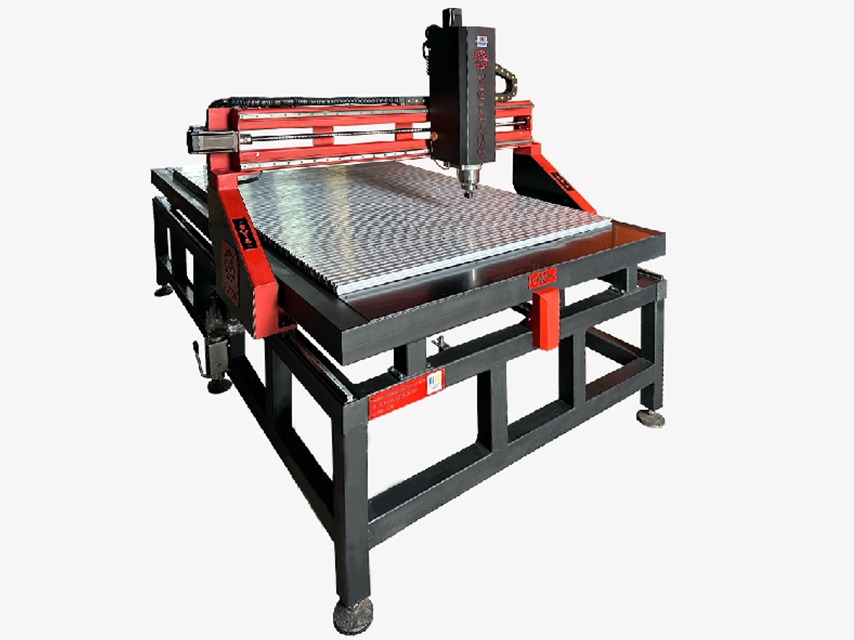

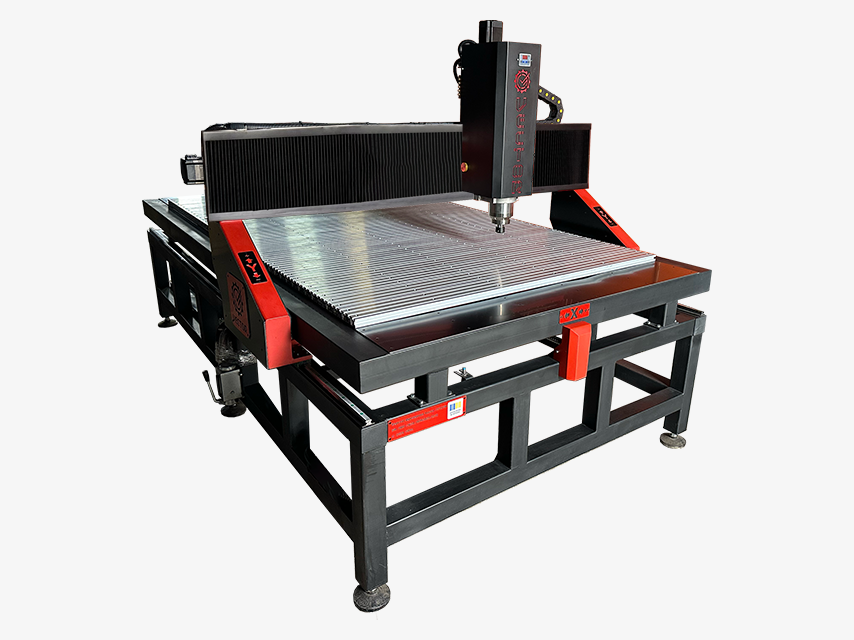

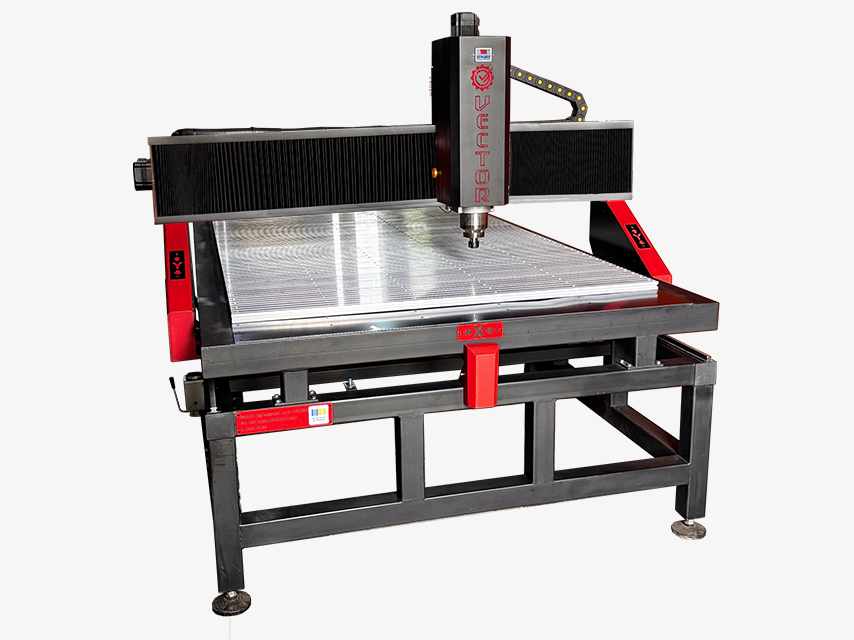

Фрезерний верстат з ЧПК для обробки металу Vector 2515FM

Vector 2515FM — це промисловий фрезерний верстат з робочою зоною 2500×1500×250 мм, створений для обробки алюмінію, міді, латуні та інших кольорових металів у промислових масштабах. Він вирішує задачу обробки панелей, корпусних виробів та конструктивних елементів великого формату.

Конструктивні та технічні особливості:

• Станина, посилена бетоном, забезпечує стабільну основу для підвищеної вібростійкості. Це зберігає геометричну точність верстата під час інтенсивного фрезерування металу, що є критичною вимогою для підприємств з масштабними замовленнями.
• Точність позиціонування до 0,05 мм досягається комплексною роботою всієї системи: гібридні двигуни через драйвери YAKO отримують команди від системи керування NcStudio і точно передають їх на механіку — КГП та лінійні напрямні. Це забезпечує стабільне та повторюване позиціонування інструменту.
• Жорсткість осі Z для якості обробки. Потужні напрямні діаметром 20 мм по осі Z забезпечують підвищену стійкість до радіального навантаження, зберігаючи точність різу.
• Шпиндель потужністю 4 кВт з водяним охолодженням та діапазоном обертів до 12000 об/хв розрахований на постійні навантаження. Вбудований термодатчик контролює температуру для безперебійної роботи та стабільності характеристик.

Сфери застосування:

• Серійне виробництво алюмінієвих панелей та конструкційних елементів
• Обробка корпусних виробів великого формату для промисловості
• Виготовлення технологічної оснастки та прес-форм
• Створення архітектурних елементів та рекламних конструкцій
• Обробка електричних шин та компонентів для енергетики

Vector 2515FM вирішує проблему обробки металу в промислових масштабах. Його технічні характеристики та конструкція розроблені для забезпечення продуктивності, точності та ресурсу, необхідних для виконання виробничих завдань високого рівня складності.

Додаткові опції

Автоматична подача мастила

Симісторний стабілізатор

Стійка керування з контроллером DDCS V3.1

Поворотний шпиндель

Поворотна вісь

Технічні характеристики

Зона обробки (X × Y × Z), мм

2500 × 1500 × 250

Покриття робочого стола

Алюмінієвий стіл

Фіксація заготовки

Алюмінієвий Т-подібний профіль

Привід переміщення (X, Y, Z)

КГП

Станина

Посилена бетоном

Швидкість холостого ходу, м/хв

0-8,5

Швидкість робочого ходу, м/хв

0-8

Гофрозахист напрямних

По осі Х

Направляючі по осі Z, мм

Лінійні, 20

Тип направляючих

Лінійні

Потужність шпинделя, кВт

4

Точність позиціонування, мм

0,05

Система термозахисту шпинделя

Вбудований термодатчик

Тип цанги

ER25

Макс. діаметр фрези, мм

Ø 16

Драйвери

YAKO YKD2608MH

0 - 12000

Водяне

Тип охолодження шпинделя

Оберти шпинделя, об/хв

МОР

Охолодження інструменту

Гібридні

Двигуни

5,5

Частотний перетворювач, кВт

Система керування

NcStudio

Підсвічування робочого місця

Встановлено

Вага, кг

~ 1800
