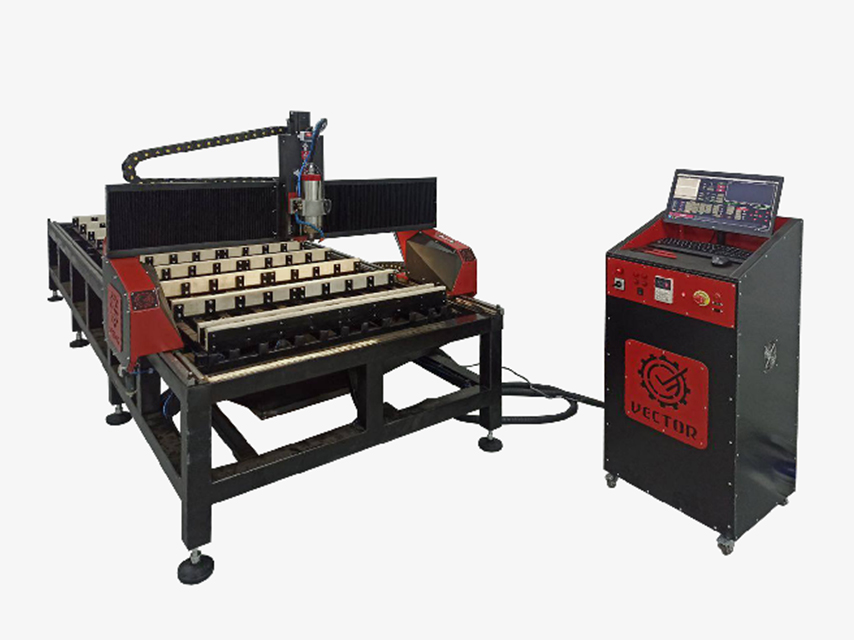

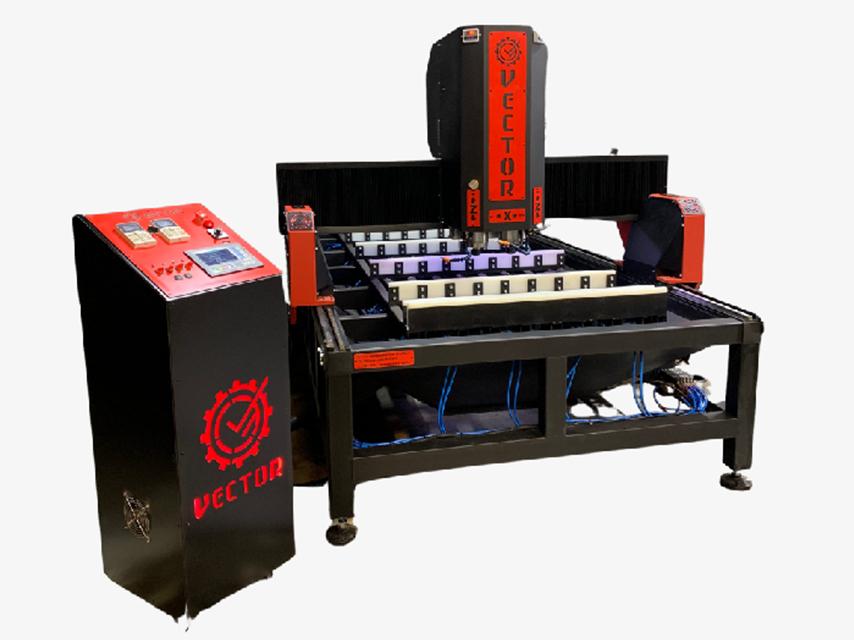

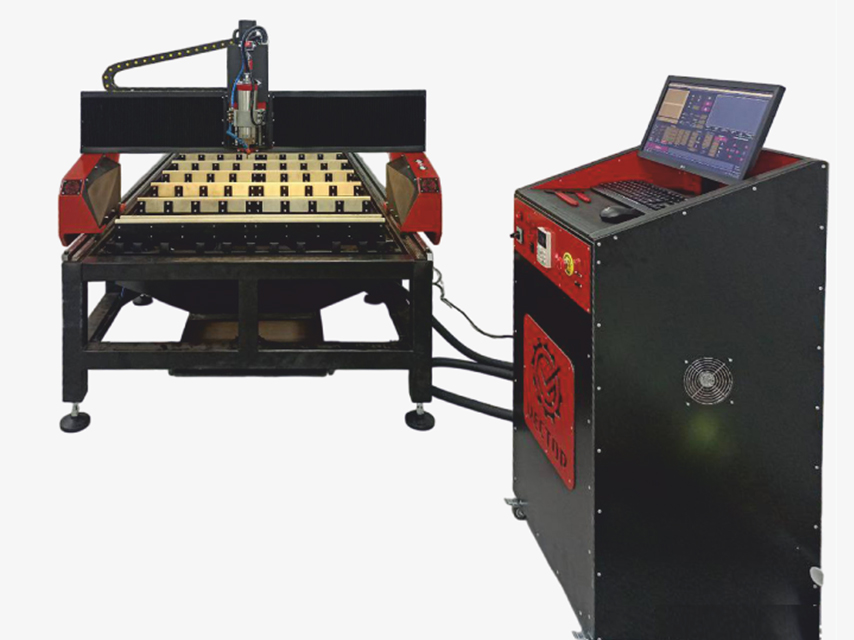

Фрезерний верстат з ЧПК для обробки алюмінієвого профілю Vector 3015FP

Vector 3015FP — це спеціалізований фрезерний верстат з ЧПК з робочою зоною 3000×1500×250 мм, розроблений для ефективної обробки алюмінієвого профілю в умовах серійного виробництва. Його конструкція та оснащення оптимізовані під задачі розкрою, фрезерування пазів, отворів та технологічних вирізів у профільованих заготовках.

Конструктивні та технічні особливості:

• Привід переміщення по осях X та Y на зубчастій рейці забезпечує швидкість холостого ходу до 15 м/хв, що критично для продуктивної обробки довгих заготовок. Привід по осі Z на КГП забезпечує точність вертикального позиціонування.

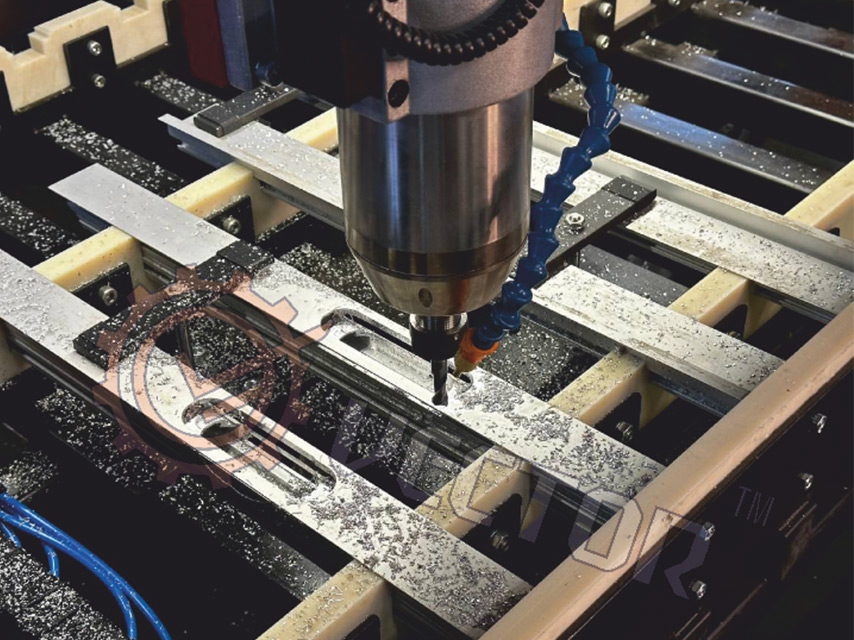

• Спеціальний кондуктор та пневматичні прижими забезпечують надійну фіксацію профілю по всій довжині, скорочуючи час на його установку та вирівнювання. Це дозволяє швидко готувати верстат до обробки нової партії.
• Вбудований виїзний лоток для збору стружки та система МОР забезпечують чистоту робочої зони та ефективне охолодження інструменту під час інтенсивної роботи.
• Суцільнометалева зварна рама, фрезерована за один технологічний захід, і лінійні напрямні забезпечують стабільність і точність позиціонування до 0,06 мм на всій робочій довжині. Напівавтоматична система змащування напрямних підвищує ресурс механіки.
• Шпиндель потужністю 4 кВт з водяним охолодженням та система захисту від перегріву забезпечують необхідну продуктивність для обробки алюмінію.

Сфери застосування
Верстат розроблений для виробників вікон, дверей, фасадних систем, меблів та інших алюмінієвих конструкцій, які потребують швидкої, точної та передбачуваної обробки:

• Торцювання та розкрій профілю.
• Фрезерування пазів та отворів під фурнітуру (замки, ручки, петлі).
• Обробка посадочних місць для скла та штапиків.

Ключова перевага для виробництва:

• Подвійна продуктивність — два місця обробки на одному порталі.
• Мінімізація допоміжного часу завдяки кондуктору та пневмоприжимам.
• Стабільний результат від першої до останньої деталі в серії.

Додаткові опції

Автоматична подача мастила

Крокові двигуни

Симісторний стабілізатор

Автозміна інструменту

Сервошпиндель

Технічні характеристики

Зона обробки (X × Y × Z), мм

3000 × 1500 × 250

Фіксація заготовки

Пневмо прижими

Кріплення заготовки

Кондуктор

Привід переміщення (Z)

КГП

Привід переміщення (X, Y)

Зубчата рейка

Система змащування напрямних

Напівавтоматична

Швидкість холостого ходу, м/хв

0-15

Гофрозахист напрямних

По осі Х

Направляючі по осі Z, мм

Лінійні, 20

Тип направляючих

Лінійні

Потужність шпинделя, кВт

4

Точність позиціонування, мм

0,06

Система термозахисту шпинделя

Вбудований термодатчик

Тип цанги

ER25

Макс. діаметр фрези, мм

Ø 16

Система керування

Контролер

0 - 12000

Водяне

Тип охолодження шпинделя

Оберти шпинделя, об/хв

МОР

Охолодження інструменту

1

Серводвигуни, кВт

5,5

Частотний перетворювач, кВт

Габаритні розміри

3700х1400х1750

Вага, кг

~ 1000
