Верстат плазмового різання з ЧПК Vector 6020P

Плазмовий верстат Vector 6020P спроєктований для обробки широкоформатного листового прокату та великогабаритних заготовок у безперервному циклі. Робоче поле 6000×2000 мм забезпечує розміщення деталей, які потребують суцільного розкрою без поділу матеріалу, проміжних переустановок та додаткових технологічних операцій.

Формат 6×2 метри визначає жорсткість портальної системи, кінематику приводів, термокомпенсацію конструкції та вимоги до системи позиціонування. Кожен вузол розрахований на навантаження, яке в крайніх позиціях порталу по осі Y суттєво перевищує показники верстатів меншого формату. Це не масштабування, а перепроєктування несучої системи під специфічні умови роботи з широким листом. Висока швидкість переміщення, жорсткість кінематики та унікальний захист від температурних деформацій формують єдину систему, яка забезпечує стабільну собівартість та геометрію деталей у режимі 24/7.

Ключові переваги моделі Vector 6020P:

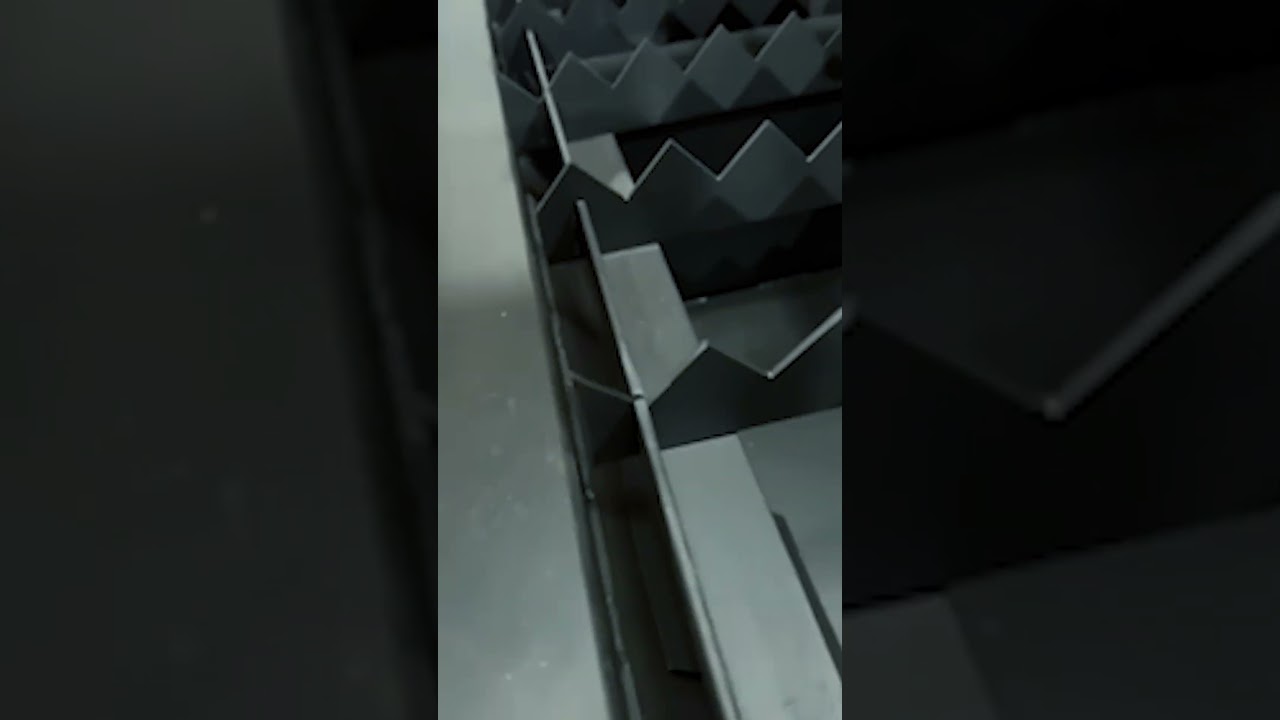

• У переважній більшості верстатів робочий стіл є частиною станини, що при тривалому різанні призводить до нагрівання напрямних і втрати точності позиціонування. Vector 6020P реалізує конструкцію з термічним розривом: стіл відділений від несучої станини. Теплове розширення не передається на ходові частини, шлаковий осад залишається у водяному піддоні. Верстат зберігає заявлену точність ±0,05 мм по всій площі 6×2 м незалежно від теплового навантаження, без очікування охолодження конструкції між циклами.

  У важкому машинобудуванні така схема є стандартом для обладнання, де час простою через термодеформації критично впливає на собівартість деталі.

• Переміщення по довгих осях X та Y реалізовано на базі прецизійної зубчастої рейки через планетарні редуктори. Це технічне рішення дозволяє масивному рухомому порталу миттєво розганятися та утримувати високу швидкість переміщення на двигунах Nema 34 без ризику пропуску кроків.
• Верстат оснащений інтелектуальною системою Torch Height Control (THC). Вона в режимі реального часу зчитує напругу дуги та автоматично регулює відстань від сопла до металу по осі Z. Це дозволяє ідеально різати навіть деформовані чи нерівні листи прокату, захищає розхідники від ударів об метал і гарантує сувору перпендикулярність різу.
• VECTOR Drive — фірмова інженерна платформа, яка забезпечує апаратну інтеграцію, безпеку та захист робочих вузлів верстата. До складу системи входять кінцеві датчики осей, термодатчики, аварійна кнопка зупинки (E-Stop) та система протипожежної безпеки. Безпосереднє керування обладнанням здійснюється через ліцензійні промислові ЧПК-контролери, які підбираються під завдання замовника з локалізацією інтерфейсу для оператора.
•  Для виробництв із високим навантаженням пропонується інтелектуальна система зонової вентиляції. Вона активує потужне димоочищення виключно над різом, відстежуючи позицію порталу. Це дає до 40% економії електроенергії порівняно з постійно працюючою загальнообмінною витяжкою.

Варіативність комплектації:

Вартість верстата формується залежно від обраного джерела плазми. Базова механічна частина уніфікована під будь-яке джерело в діапазоні 100–200 А. Конфігурація визначається під реальні товщини та матеріали виробництва. Доступні варіанти — у розділі «Джерело плазми».

Сфери застосування:

• Виробництво великогабаритних металоконструкцій: ферми, каркаси, майданчики, мостові елементи
• Розкрій широкого листового прокату без попереднього ділення на смуги
• Виготовлення корпусів промислового обладнання та великих зварних вузлів
• Суднобудування та важке машинобудування
• Підприємства з серійним випуском великоформатних деталей з листового металу
