Фрезерний верстат з ЧПК для обробки дверного полотна Vector 2505F.DOOR

20

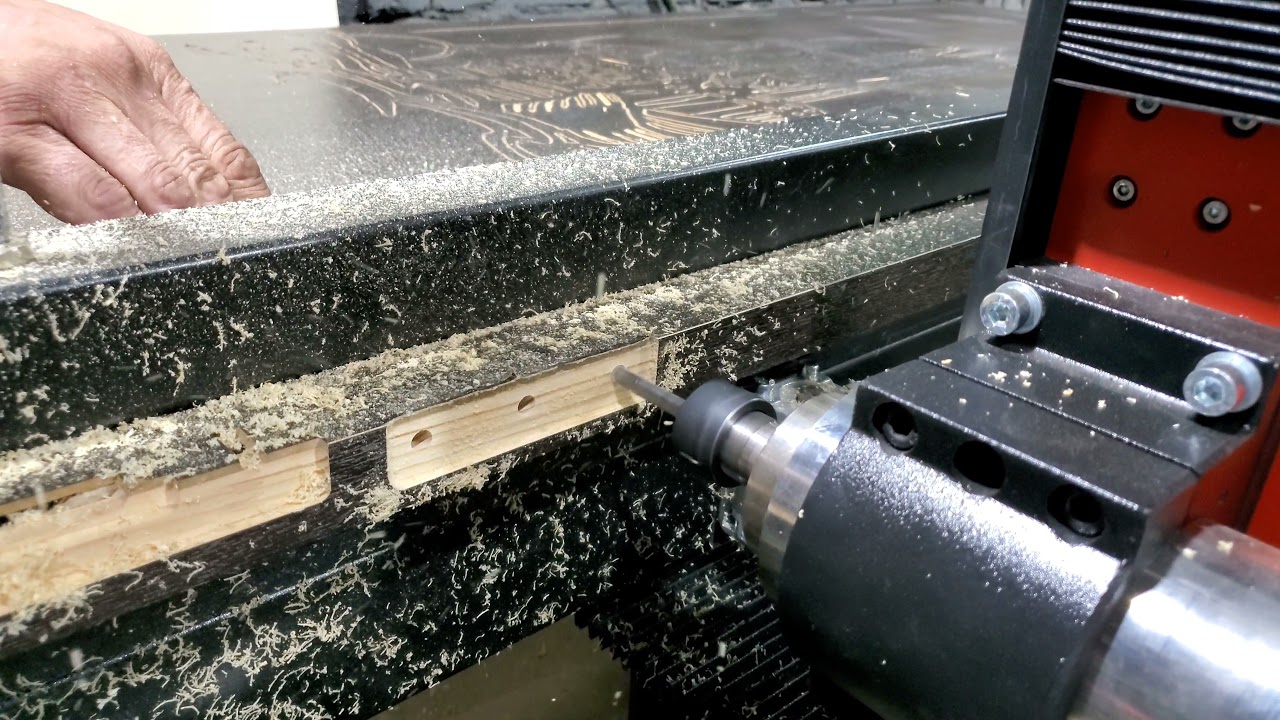

Vector 2505F.DOOR — спеціалізований центр з ЧПК, розроблений для точної торцевої обробки дверних полотен. Модель призначена для вибірки замків, петель та фурнітури на вертикальному торці заготовки в серійному виробництві.

Робоча зона відповідає більшості стандартних дверних форматів. Полотно фіксується на столі, рухома балка зі шпинделем переміщується вздовж заготовки, забезпечуючи доступ інструменту до робочого торця по всій його довжині за одну установку — оператору не потрібно переставляти двері, щоб зробити вибірки під петлі, замок та іншу фурнітуру.

Технічні особливості та переваги:

• Зона обробки 2500×500×150 мм охоплює висоту більшості міжкімнатних та вхідних дверей. Верстат виконує всі операції на вертикальному торці полотна без перевстановлення заготовки, що економить час оператора і виключає помилки при повторному базуванні.
• КГП (кулько-гвинтова передача) по всіх осях забезпечує жорсткість, лінійні напрямні гарантують плавність переміщення балки вздовж заготовки, а крокові двигуни забезпечують стабільну роботу без втрати кроків на робочих подачах. Конструкція верстата витримує інтенсивну експлуатацію в дві-три зміни без втрати геометрії.
• Пневмоприжими забезпечують швидку та надійну фіксацію дверного полотна по всій площині, пневмоупори забезпечують швидке та точне базування полотна перед фіксацією, а покриття столу зі спіненого ПВХ запобігає пошкодженню нижньої площини заготовки. Це особливо важливо, якщо двері вже мають декоративне оздоблення.
• Шпиндель 2.2 кВт з повітряним охолодженням та робочими обертами до 24000 об/хв забезпечує стабільне фрезерування без перегріву при тривалій роботі. Це означає, що верстат може працювати зміну за зміною без зупинок на охолодження, зберігаючи однакову якість обробки кожної двері.
• Професійний контролер забезпечує стабільний зв'язок між програмою та виконавчими механізмами, підтримує стандартні G-коди та дозволяє працювати з файлами без підключення до комп'ютера — достатньо завантажити програму на флешку.

Сфери застосування:

• Виробництво міжкімнатних та вхідних дверей;
• Виготовлення шафових дверей та фасадів;
• Меблеве виробництво (обробка торців щитових елементів);
• Дільниці врізання фурнітури в серійному виробництві;
• Невеликі цехи та столярні майстерні з потоковим випуском продукції.

Додаткові опції

Автоматична подача
мастила

Додаткові пневмоприжими

Серводвигуни

Система аспірації

Регульовані опорні столи

Гібридні двигуни

Збільшення потужності шпинделя

Технічні характеристики

Зона обробки (X × Y × Z), мм

2500 × 500 × 150

Зварна, фрезерована за один захід

Фіксація заготовки

Пневмоприжими

ПВХ

Крокові двигуни

NEMA 34, 4 - 6 А

Система змащування

Тип приводу (X, Y, Z)

Тип напрямних (X, Y, Z)

Лінійні

Напрямні по осі Z, мм

Точність позиціонування, мм

±0,06

Швидкість робочого ходу, м/хв

0 - 8

Швидкість холостого ходу, м/хв

Потужність шпинделя, кВт

2,2

Система термозахисту шпинделя

Вбудований датчик

0 - 24000

Встановлено

Гофрозахист напрямних

Оберти шпинделя, об/хв

Повітряне

Тип охолодження

Тип цанги

ER20

Частотний перетворювач, кВт

2,2

Габаритні розміри (Д × Ш × В), мм

~ 3100 × 1300 × 1600

13

Макс. діаметр фрези, мм

Система керування

Вага, кг
